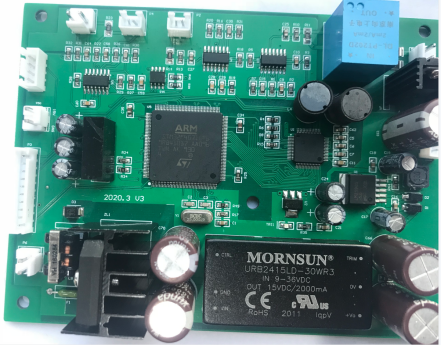

電子參數採集系統以STM32F103ZET6單片機作為主控MCU，通過電壓、電流互感器獲取市電上電線變化特徵參量轉化為弱電參量，通過STM32內部ADC進行模數轉換，並通過一系列數值計算和相應算灋，得到所需的電量參數。

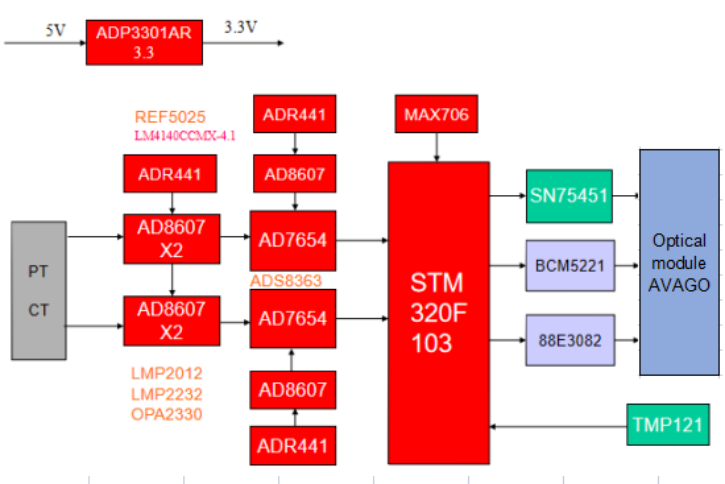

ADP3301把5V轉化為3.3V，3.3V作為STM32晶片的主控電源。
基準電壓晶片ADR441為訊號放大板中的運放AD7654進行供電。
AD7654輸出1V的正弦交流訊號。 轉換時間為10 μ s，本採樣週期為156.25 μ s。
轉換時間為10 μ s，本採樣週期為156.25 μ s。
雙D觸發器74HC74中可以得到相位差值，STM32單片機通過計时器捕獲來獲取當前的相位差。
正弦訊號波形，經LM393電壓比較器轉換成對應的方波訊號。
MAX706組成監控電路，經PHY晶片BCM5221和88E3082實現聯網，故障遠程可控。

採用光纖傳輸的通訊管道，具有很好的安全性能以及抗干擾能力。
將脈衝電流感測器串聯至量測回路中量測脈衝電流，同時將量測的類比信號轉換成數位信號通過光纖傳輸至數位主機進行資料處理、顯示和儲存。
脈衝電流感測器採用AC220隔離電源供電。
基於光纖傳輸，完全隔斷操控端與量測端電力連接，保障工作人員的安全。
4us回應時間，最大限度還原量測訊號。
