本方案設計了一種資料獲取裝置，專門用於繼電保護測試儀器的資料獲取。
選用DSP作為資料獲取裝置的覈心控制器。

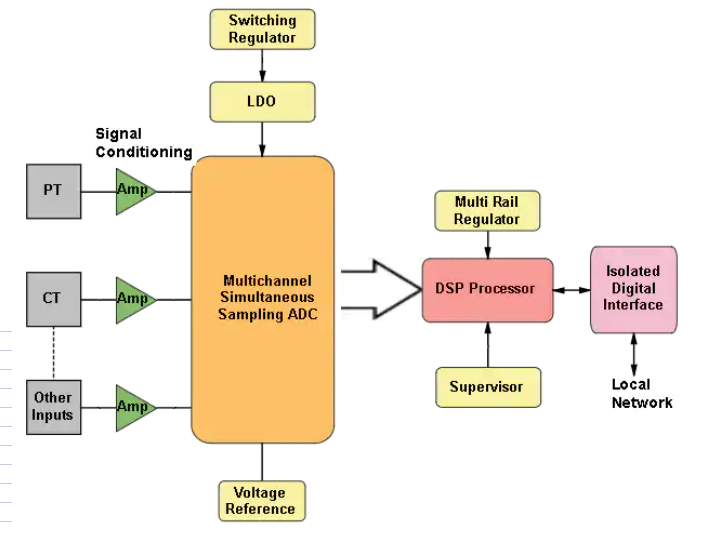

該方案由電壓電流採樣電路、訊號放大、低通濾波、同步訊號採集與識別、直流採樣、A／D轉換電路和通信模塊電路組成。

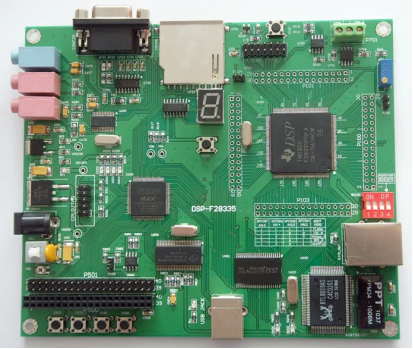

主控晶片DSP為TMS320F28335。 最大工作頻率150 MHz，哈佛結構，6條獨立並行數據和地址匯流排
32比特累加器、16比特硬體乘法器。
AD7502，四個選擇之一作為資料選擇器。
ADS8515，單通道ADC，取樣速率高達250ksps。
USB 2.0介面，支持7個輸入端點、7個輸出端點和固定控制輸入/輸出端點。
Isp1581內部集成了序列介面引擎（SIE）、pie、8 KB FIFO記憶體、數據收發器、PLL的12 MHz晶體振盪器和3.3 V電壓調節器。

高性能的硬體設計平臺，中央處理器CPU加數位信號處理器DSP的模組化設計。
裝置設有保護起動元件，只有保護起動元件動作才能開放出口繼電器正電源。
高速40點採樣、實时平行計算。。
全封閉主機殼，强弱電嚴格分開。
採用Y -> Δ 變換調整變壓器各側CT二次電流相位，勵磁湧流閉鎖判據採用分相制動。
利用零序電流分量，空投時可靠閉鎖，空投於故障快速動作。
