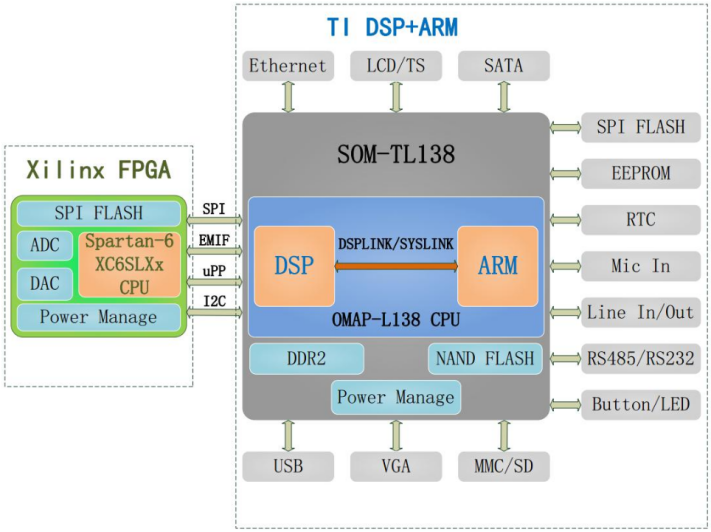

本設計採用OMAP-L138+Spartan-6平臺，OMAP-L138是德州儀器（TI）低功耗高性能浮點DSP C6748+ARM9雙核處理器，而Spartan-6是賽靈思（Xilinx）平臺陞級靈活、性價比極高的FPGA處理器。 本設計通過OMAP-L138的uPP、EMIF等通信介面將兩個晶片結合在一起，而OMAP-L138內部的DSP和ARM通過DSPLINK/SYSLINK進行雙核通信，實現了需求獨特、靈活、功能强大的DSP+ARM+FPGA三核高速資料獲取處理系統。
前端由Xilinx Spartan-6 FPGA採集兩路AD數據，取樣速率最高可達65MHz。 AD數據通過uPP或者EMIF匯流排傳輸至OMAP-L138的DSP。
ARM可通過SPI和I2C對FPGA端進行初始化設定和參數配寘。
高速資料處理部分由DSP核和算灋庫構成。 可實現對AD和DA數據進行時域、頻域、幅值等訊號參數進行實时變換處理（如FFT變換、FIR濾波等）。
資料顯示存儲拓展部分由ARM核、圖形顯示、網絡和SATA硬碟等部分構成。 通過ARM的應用介面可實时顯示AD和DA的時域和頻域波形； 並可實現大資料存儲和遠程網路通信。
AD9238最高取樣速率是65 MS/s。
AD9706，12Bit、更新速率為175MSPS的D/A轉換器，輸出電流範圍1mA~5mA。
AD9748/AD9740/AD9742/AD9744系列D/A轉換器與以上系列D/A轉換器也是Pin to Pin相容。

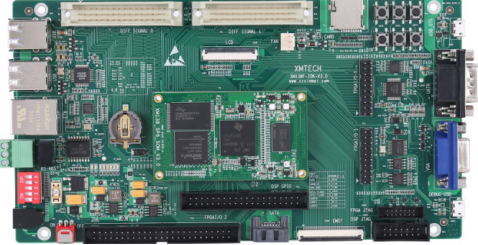

UGS-BK-V5是一款DSP+ARM+FPGA三核高速資料獲取處理開發板，適用於電力、通信、工控、醫療和音視頻等資料獲取處理領域。
